Ultrazvučni pulser-prijemnik

Yushi PR10 ultrazvučni pulser-prijemnik su ultrazvučni sustavi koji se mogu primijeniti na UT mjerače. Njegova jedinstvena radna principa mogu korisnicima pružiti efikasno precizno smjernice. Oprema se široko koristi u raznim industrijama, uključujući proizvodnju zrakoplovstva, automobilske i strojeve, postižući brzi i precizan ultrazvučno testiranje, mjerenje debljine i tehnologije otkrivanja sonde. Pulser prijemnik uključuje upravljački softver na osnovu Windows platforme, omogućavajući odabir izvora okidača, napona prijenosa, frekvencije ponavljanja i širine impulsa, kao i prilagođavanje prigušivanja i dobivanje različitih zahtjeva. Korisnici mogu koristiti otvoreni SDK (komplet za razvoj softvera) za razvoj prilagođenog softvera na različitim glavnim Windows sistemima.

Sastav PR10

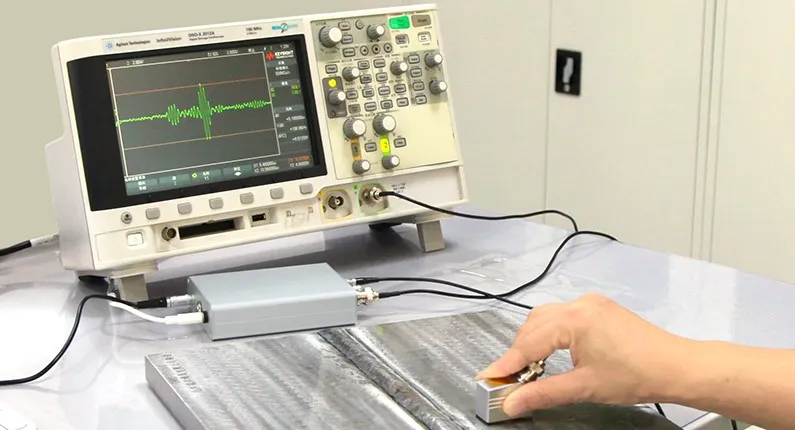

• 2 BNC konektori (interfejsi Q9): Jedan je sučelje za izlaz signala za povezivanje na osciloskop za prikaz primljenog oblika talasa; Drugi je krajnji kraj za vanjsko aktiviranje.
• 2 C5 sučelja: pojedinačni kristalni interfejs za vezu (T / R), dual kristalna sonda zahtijeva dva sučelja (T / R i R);
• 1 Polu-mjesec komunikacije sučelja: Povežite se na računar putem USB-a - 4- CORE Half-Moon kabla
• 13.5 * 1.35DC Sučelje napajanja: Povežite se na 5V 1A električni adapter.



Kontrolni softver PR10

Interfejs kontrolnog softvera za kontrolu prijemnika ultrazvučnog pulsa prijejedaila je prikazan na sljedeći način:

1.Izmijeni parametri područja

•Napon emisije

Postoje 4 emisijske napone, 60V, 110V, 150V, 200V opcionalno (kada je prigušivanje 34ω, napon emisije 200V se ne može podesiti), koji se koristi za odabir potrebne amplitude impulsa.

•Širina pulsa

Širina pulsa može se podesiti od 1 do 40 puta (1 puta oko 28n).

• Frekvencija ponavljanja

Frekvencija ponavljanja je broj ultrazvučnih impulsa koji se emitiraju u sekundi kada se instrument koristi kao generator, sa 4Hz, 8Hz, 16Hz, 20Hz, 100Hz, 500Hz, 1KHz, 2KHz osam brzina.

• Izvor okidača

Izvor okidača može se odabrati unutarnji okidač i vanjski okidač, kada se unutarnji okidač bude odabrani, a instrument se koristi kao ultrazvučni generator impulsa, kada je odabran vanjski okidač, on treba biti povezan na poseban uređaj ili generator signala.

2.Receniviranje parametara područja

Parametri primaoca koriste se za kontrolu ultrazvučnog pulsa prijemnika.

• Jednokrevetni / dvostruki kristali

Instrument podržava pulsni eho režim i jedno - prenoseći režim obrade.

Jedan kristal predstavlja impulsni eho mod, pulsni prijenos i prijem eho preko sučelja 1; Twin Crystals predstavljaju jedno - prenose jedno-primalište, prenoseći impulse putem interfejsa 1 i primanje preko sučelja 2.

• prigušivanje

Prigušivanje ima 34ω, 50ω, 90ω, 510ω četiri zupčanika.

• dobiti

Kontrolirajte pojačanje i prigušenje primljenog signala, izbor selekcije od -4 dB do 55dB, može se podesiti kliznim ili prilagođenim korakom od 1DB-a, može udovoljiti zahtjevima većine aplikacija.

1. Analiza UT sonda

UT sonde igraju vrlo važnu ulogu u ultrazvučnom testiranju. Izvođenje sonde izravno utječe na tačnost i pouzdanost rezultata. Koristite PR10 ultrazvučni pulser prijemnik može napraviti odgovore vremena i frekvencijskog domena signala iz sonde mjeriti i analizirati tokom rada.

2.Ultrasonična debljina zida mjerenje i detekcija nemoćnika

Načelo ultrazvučnog refleksije impulsa koristi se za mjerenje i analizu talasnog oblika. Otkrivanje nedostatka koristi se za određivanje prisutnosti, veličine i lokacije oštećenja. Mjerenja debljine, s druge strane, dobivaju se znanjem brzine zvuka materijala i vremenski interval između dva donja odjeka, što omogućava izračunavanje debljine radnog komada.

3.Materijalna analiza

Korištenje načela ultrazvučnog refleksije impulsa, mehanička svojstva i kvaliteta materijala ocjenjuju se mjerenjem brzine na kojoj se ultrazvučni valovi šire kroz materijal. Široko se koristi u polju inženjerstva materijala, posebno u evaluaciji materijala i kontroli kvalitete.

Korisni modul za otkrivanje sondi

Princip rada

Izvođenjem brze Fourierove transformacije na eho signalu ultrazvučnog pulsa, njegov se spektar dobija, čime se određuje njeno središnju frekvenciju i uspoređujući ga s nominalnom frekvencijom sonde za postizanje svrhe otkrivanja sonde.





Idealna platforma za ispitivanje za mjerenje debljine



Princip rada

Valni oblik mjeri se principom ultrazvučnog refleksije impulsa, a debljina obratka može se dobiti izračunom. Korisnici samo povezuju instrument na napajanje i povezuju sondu na instrument interfejs. Tada mogu prilagoditi mjerne paramere na PC-u.



• Strogi izbjegavanje sudara, tijekom upotrebe i skladištenja instrumenta obratite pažnju na prašinu, vlagu, kiselinu i alkalne tvari.Molimo da se uređaji držite podalje od jakih elektromagnetskih polja.
• Molim te ne rastavljajili popraviti bez pomoći persona, jer su uređaji visokotehnološki proizvodi.
• Ako postoji bilo kakav problem sa kvalitetom, obratite se proizvođaču.
