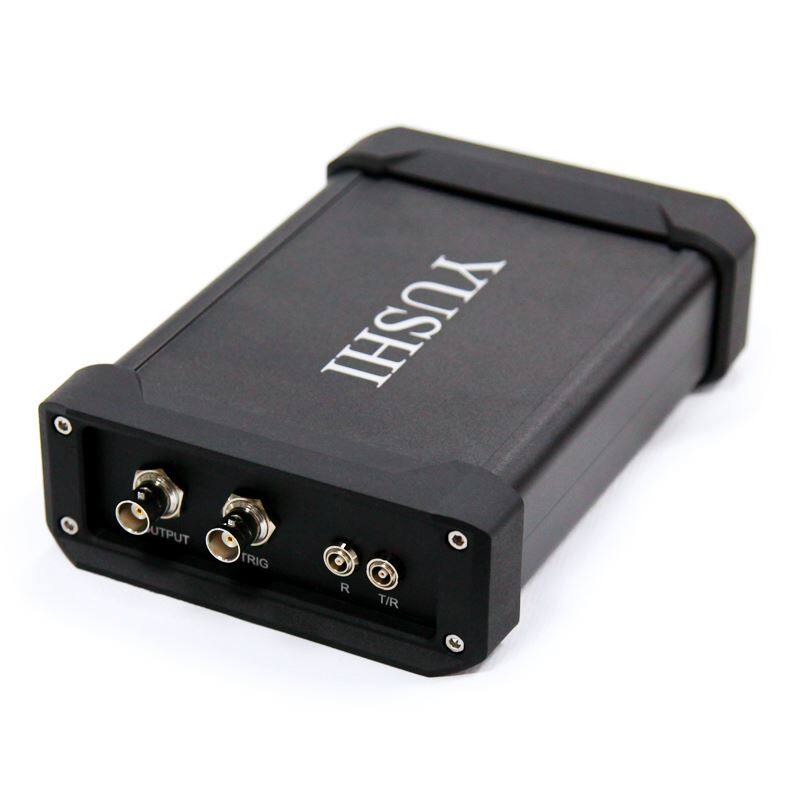

Ultrazvučni modul generatora impulsa

Osnovne prednosti

Precizno pozicioniranje, efikasno otkrivanje, sveobuhvatne funkcije

Maksimalna širina pojasa: 20MHz

Interna brzina odredbe okidača: 8 Podesivi nivoi

Širina pulsa: 1 ~ 40 Podesivo (oko 28n) u jednom trenutku)

Prenošenje napona: 8 Selectbale postavke do 400V

Kontrola prigušivanja: razne podesive postavke

Podržava režim prijenosa (TR) i režim pulse-eho

Dobijte raspon dobiti: maksimalno 60db

PR20 ultrazvučni generator i prijemnik impulsa dizajnirani su za industrijsko nerazorno ispitivanje, inspekciju frekvencije sonde, analizu materijala i eksperimente. Kao kompjutersko kontrolirana inteligentna inspekcijska oprema, prenošenje visokonaponskog pulsa, prijem signala visoke osjetljivosti i inteligentne analize, podržavajući složene scenarije poput ultrazvučnog detekcije, mjerenja debljine i ispitivanje performansi debljine i ispitivanje pretvarača. Korisnici mogu fleksibilno prilagoditi parametre putem Windows-ove upravljačke softvere i prebacio jednokrevetne \/ dvostruke kristalne režime sa jednim klikom da udovolje različitim potrebama za inspekcijom.

1. Vrhunski nastup, uhvatite svaki detalj

Širina širine 0 5-20 MHz: Postizanje prodiranja sa niskim frekvencijama i uslove za rezoluciju visokog frekvencije, lako otkrivanje otkrivanja mikrometra;

Prenosite napon 60-400 V, 8 podesivih nivoa: pružanje različiti izlazni napon za različite materijale

Širina pulsa 1-40 Vremena podesiva (od 28n): Poboljšajte trajanje signala

2. Inteligentna kontrola softvera, jednostavan i efikasan rad

Nema instalacije za bilo koju kontrolnu softversku platformu: bez ikakve složene konfiguracije, korisnici samo povezuju modul generatora pulsa sa osciloskopom i računarom.

Jedan taster za spremanje parametara: PR20 podržava prilagođene konfiguracijske datoteke, što može uvelike povećati efikasnost za inspekciju i analizu.

3.Fleksibilni prelazak dva načina pobuda

Pulse-Echo (PE) režim iMod penetracije (TT)

I.Excelentne performanse za generaciju i prijem pulsa

PR20 pokreće Windows Control softver. Ovaj uređaj pojednostavljuje podešavanje složenih parametara. Sučelje je podijeljeno u područje trasmitstva i prijemnog područja. Korisnici su dozvoljeni:

• Odaberite unutarnji okidač ili vanjski okidač.
• Podesite puls napon, širinu pulsa i brzinu ponavljanja.
• Prebacivanje između jednokrevetnih \/ dvostrukih elemenata modova.
• Odaberite prigušivanje i postavke dobivanja.

Softver također podržava unaprijed postavljene parametre, omogućavajući korisnicima da spremaju i ponovno učitavaju konfiguracije za ponovljene testne tokove. Pored toga, Jushi Instruments nudi otvoreni SDK (komplet za razvoj softvera) koji programerima omogućava stvaranje prilagođenih aplikacija na osnovu određenih operativnih zahtjeva.

Ovaj moćan pulser prijemnik može generirati visokokvalitetni ultrazvučni impulsi dok nude preciznu kontrolu preko prijema signala. PR20 podržava korisnike da prilagode parametre emisije kao što suNapon (60V do 400V), Širina pulsa (podesiva od 1 do 40, približno 28nS po jedinici), iFrekvencija ponavljanja (4Hz do 2kHz). Uređaj podržava unutarnje i vanjsko aktiviranje.

Za prijem, PR2 0 ima 4 prigume (34ω, 50ω, 90ω, 510ω) i široki raspon pojačanja (0DB do 60dB). Ima dva načina rada - podržavajući jedno element (puls-eho) i dnevni režim mjerenja dvostrukog elementa. To znači da se ultrazvučni pulserski prijemnik omogućava različite inspekcijske potrebe.

II. Može se povezati s drugom opremom

Proizvod uključuje sam instrument i odgovarajući softver za kontrolu.Ultrazvučni generator i prijemnik impulsa neovisan je instrument dimenzijaDužina 184 mm, 126 mm širine i visine 50 mm.

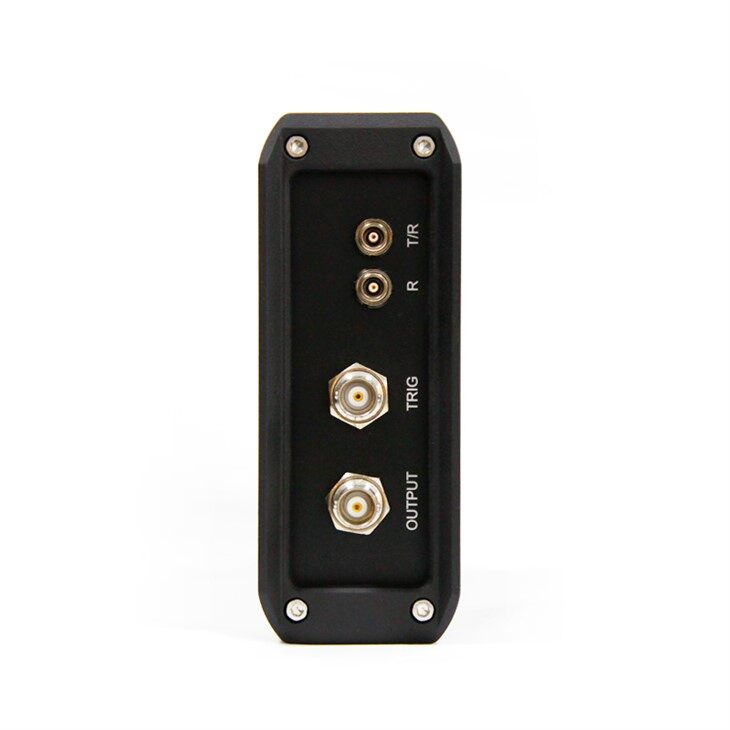

Pored gumba za povratni prekidač u krugu, tijelo instrumenta ima 5 sučelja:

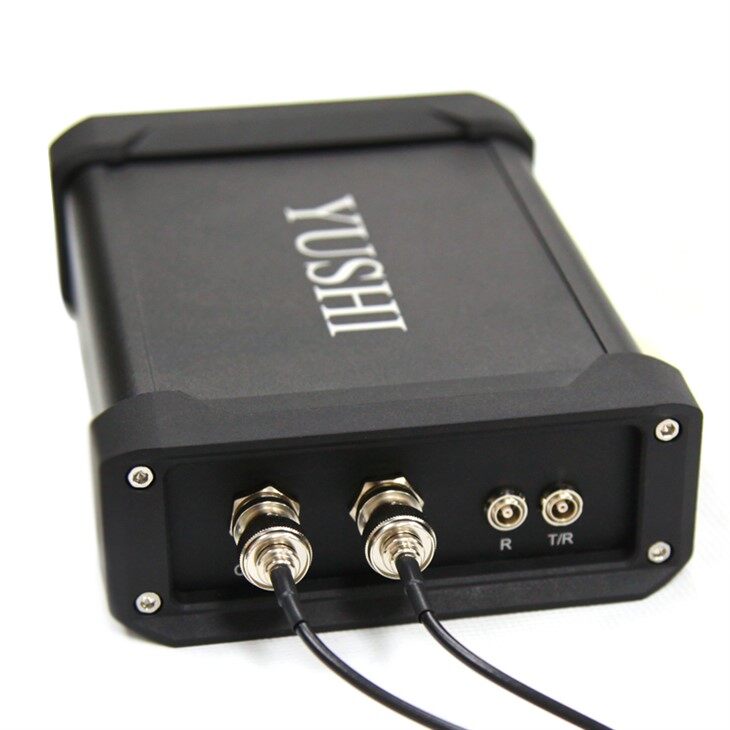

2 BNC konektora (Q9 sučelja):Najudaljenija port je sučelje izlaznog signala za povezivanje na osciloskop za prikaz primljenog oblika talasa; Drugi je krajnji kraj za vanjsko aktiviranje.

2 C5 sučelja:Koristi se za povezivanje ultrazvučnog pretvarača, pojedinačno sučelje za povezivanje sonde za kristal (t \/ R), dual kristalna sonda zahtijeva dva sučelja (t \/ r i r);

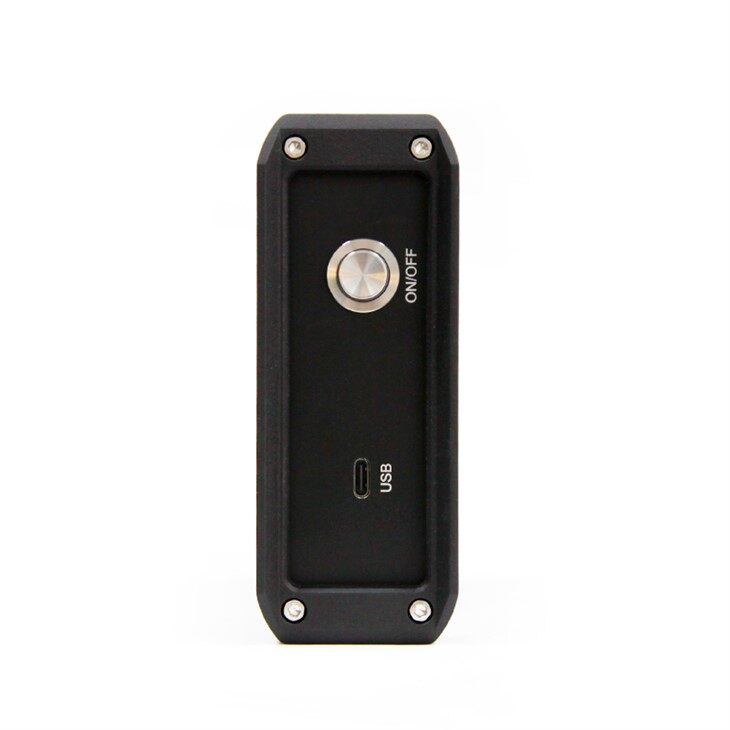

1 Tip-C komunikacijsko sučelje:Povezuje se na računar putem USB tipa-C kabla za komunikaciju i napajanje.

Otkrivanje i analiza rada sonde

Pomoću PR20 korisnici mogu pregledati performanse sondi putem jednostavnog rada.

Povezivanjem sa osciloskopom koji ima TFT funkciju, inspektori mogu:

Snimite i identificirajte donje signale iz kalibracijskog bloka;

Analiza frekvencijskog spektra za provjeru stvarne frekvencije sonde;

Usporediti između izmjerene vrijednosti i nominalne frekvencije.

Merenje debljine visoko preciznosti

Prilagođavanje ultrazvučnog pulse-eho principa, PR20 ultrazvučni pulser može lako postići mjerenje debljine visokog tačnosti. Ovaj uređaj može:

Prikažite vremenski interval između uzastopnih donjih odjeka;

Budite pogodni za razne materijale koji ima različite brzine zvuka.



Precizna otkrivanje ultrazvučne mane

Yushi PR20 ima snažnu sposobnost prenošenja visokonaponskih impulsa i podršku za podešavanje parametara za oblogu za otkrivanje. Ove neizmirene funkcije omogućuju da postane efikasan instrument modul za pregled pukotina, jama ili drugih vrsta otkrivanja u ockiranjem, ploča za zavarivanje ili drugim radnim komadima ili drugim komadima.

Inteligentno:Prilagođava se raznim testnim ciljevima i tipovima sonde.

Točno:Pruža precizne i stabilne rezultate za kritičku inspekciju ili mjerenja.

Razvijajući:Može se povezati s drugim instrumentima ili biti prilagodljiv za posebnu upotrebu.

Prijenosni:Kompaktna i lagana (542 g) za široke scenarije upotrebe.

1. izbegavanje sudara za sudar, tokom upotrebe i skladištenja instrumenta obratite pažnju na prašinu, vlagu i kiselinu i alkalne supstance. Instrument treba držati podalje od jakih elektromagnetskih polja.
Površinski premaz poklopca krajnjeg instrumenta uzrokovat će hemijsku reakciju alkoholom visokog koncentracije. Držite ga dalje od proizvoda za alkohol sa koncentracijom iznad 75%.

2.Ako postoji bilo koji problem sa kvalitetom, obratite se proizvođaču.
Budući da su uređaji visokotehnološki proizvodi, radovi održavanja trebaju biti ispunjeni obučenim osobljem za održavanje, nemojte rastavljati ili popraviti bez pomoći osoblja.
