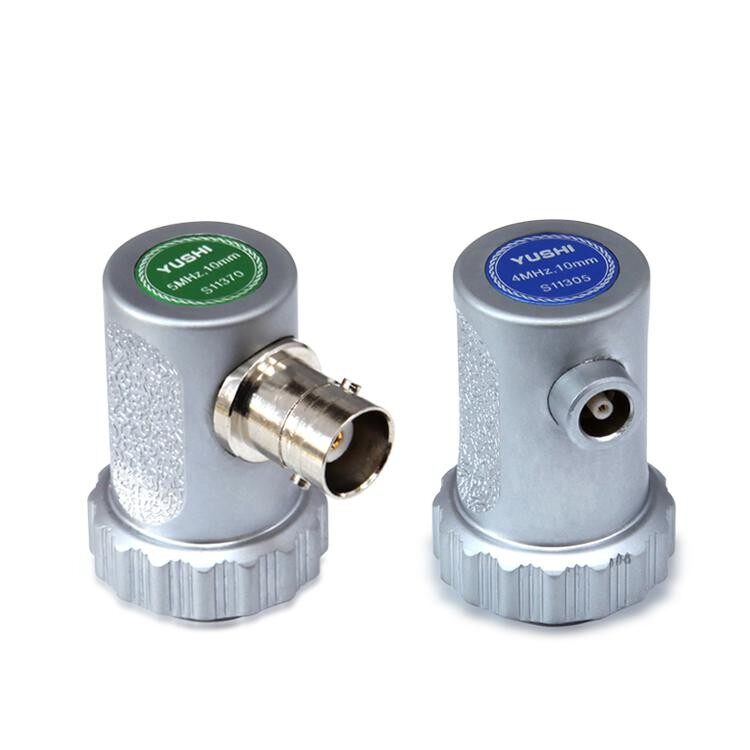

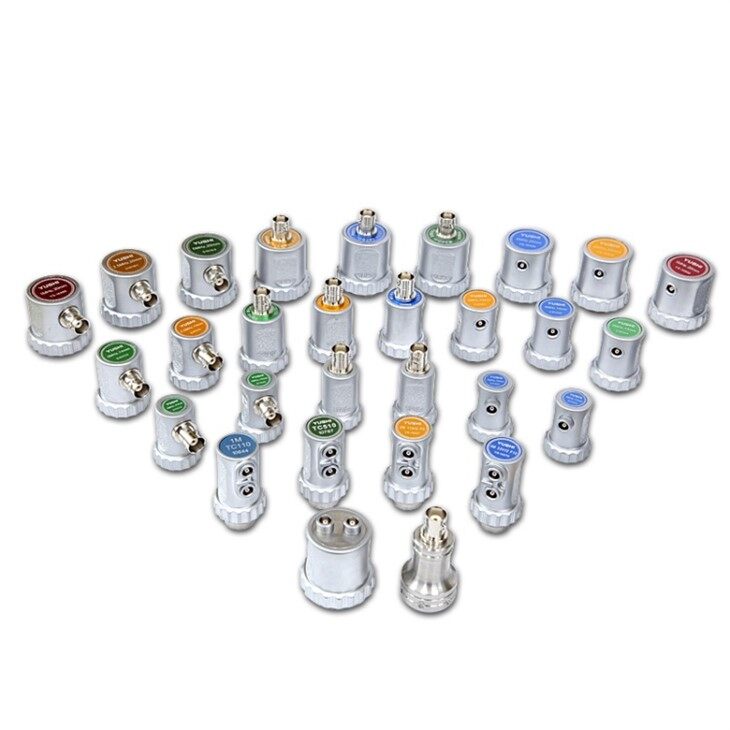

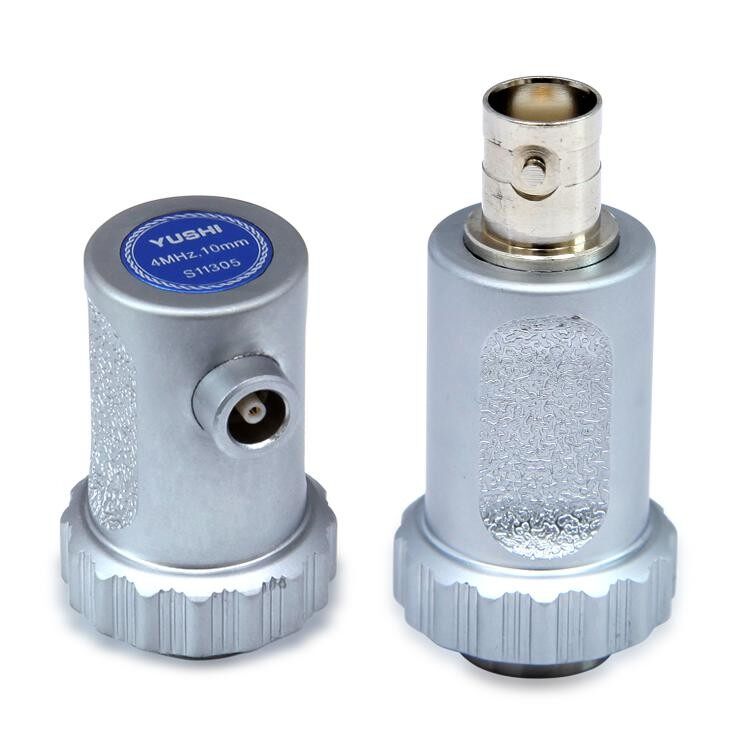

Jednoelementna sonda s ravnom snopom

YUSHI monokristalne sonde pravog snopa koje se koriste u nedestruktivnom ispitivanju je vrsta ultrazvučnih sondi koja koristi piezoelektrični efekat materijala za pretvaranje električne i akustične energije. Uglavnom se sastoje od piezoelektričnih pločica, prigušnih blokova, zaštitnih filmova i kućišta. Monokristalna sonda sa pravim snopom jedna je od najvažnijih komponenti sistema za ultrazvučno ispitivanje, a performanse sonde direktno utiču na sposobnost ultrazvučnog ispitivanja i efekat.

1.Piezoelektrične oblatne

Piezoelektrični element je osnovni element sonde, koji emituje i prima ultrazvučne talase. Oblatna je izrađena od piezoelektričnog monokristala rezanog na određeni način i u određenom smjeru ili od piezoelektrične keramike polarizacijom.

2.Zaštitna folija

Ispred piezoelektričnog elementa ravne sonde obično se dodaje zaštitni film koji se koristi za zaštitu piezoelektričnog elementa i elektrode od habanja i oštećenja. Zaštitni film mora imati dobru otpornost na habanje, visoku čvrstoću, nisko prigušenje zvuka, dobru zvučnu propusnost i odgovarajuću debljinu. Zaštitne folije se dijele na meke zaštitne folije i tvrde zaštitne folije. Tvrda zaštitna folija se obično pravi od glinice (korunda), metalnog lima, itd. Meka zaštitna folija se često pravi od poliesterske meke plastike.

3. Damping Blocks

Prigušni blok, također poznat kao apsorpcioni blok, prianja na poleđinu piezoelektrične pločice, a njegova funkcija je spriječiti inercijsku vibraciju pločice i apsorbirati zvučnu energiju koja se zrači sa stražnje strane pločice, čime se smanjuje širina impulsa i smetnje signala.

4.Stanovanje

Kućište sonde je od metala ili plastike, koje drži i štiti cijeli element sonde. Kućište je opremljeno kablovskom uvodnicom sonde, koja je dostupna sa vijkom ili utičnicom ili bajonetom. Površina kućišta je označena brojem modela sonde i specifikacijom.

1. Detekcija poprečnog oštećenja običnih ploča;

2.Bar Inspection

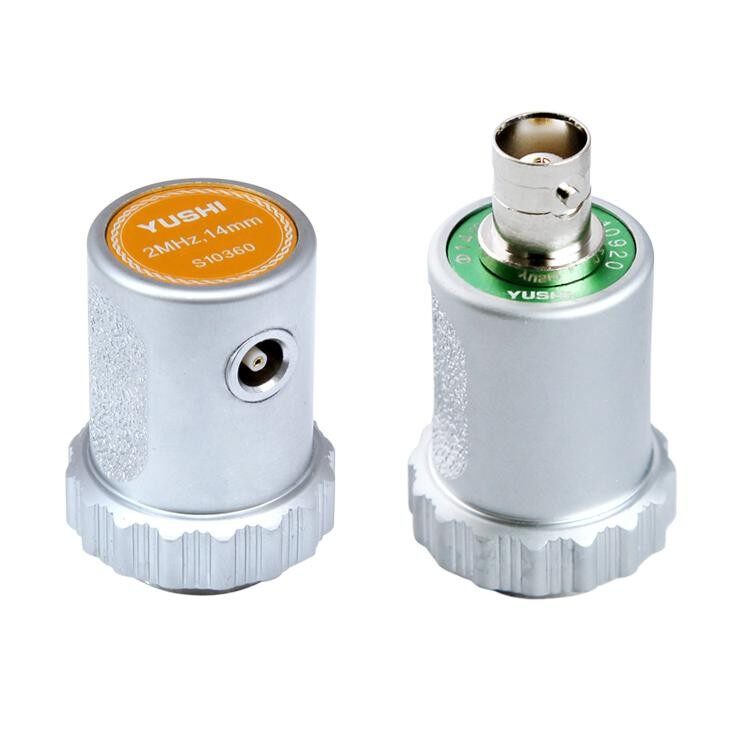

3. Detekcija u smjeru debljine cijevi

4.Inspekcija livenja i kovanja

1.Lasersko ispisivanje se može napraviti na prototipovima znakova od glinice;

2. Kupci mogu prilagoditi lokaciju dodatka;

3. Napravljen od legure cink-aluminijum, hromirana površina i ergonomski neklizajući oslonac za prste;

4.304 poklopac od nerđajućeg čelika debelih zidova;

5. Piezoelektrične keramičke pločice;

6.Tvrdi zaštitni film, tekstura korunda, veća osjetljivost otporna na habanje.

Svaka sonda je rigorozno testirana prije izlaska iz tvornice i dolazi sa izvještajem o testiranju. Proizvodimo sonde u skladu sa standardom ASTM-E1065 i svakom kupcu dostavljamo izvještaj o testiranju koji odgovara jedinstvenom serijskom broju koji bilježi stvarni RF valni oblik i spektar svake sonde. Svaki testni grafikon sadrži podatke kao što su središnja frekvencija, vršna frekvencija,{ {2}}dB relativni propusni opseg i širina impulsa. Sadržaj u certifikatu je sljedljiv.
